Syntegon stellt neuen Sigpack TTMD Kartonierer mit integrierten Delta Robotern vor
Flexible Produktpräsentation dank liegender oder stehender Schachtelbeladung
28. January 2021
Informationen aus der Verpackungsbranche

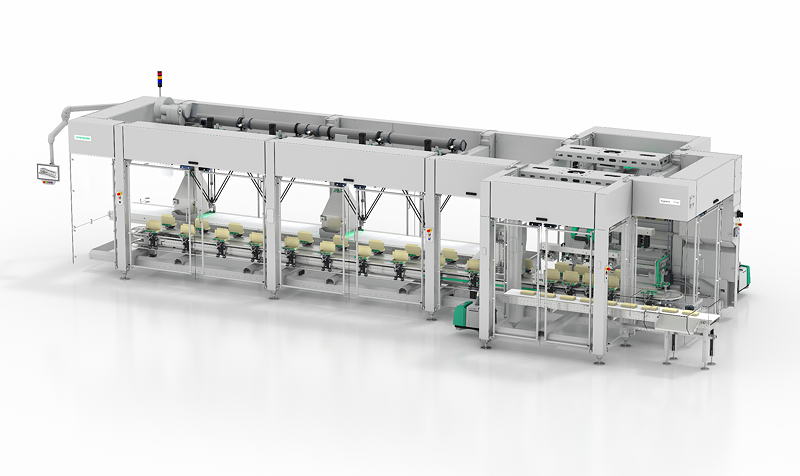

Syntegon erweitert sein Portfolio für Zweitverpackungen um eine Anlage für gesteigerte Flexibilität: Der Sigpack TTMD kombiniert Kernkomponenten der TTM-Plattform mit einer oder mehreren nahtlos integrierten Delta Roboterzellen. Das kamerabasierte Vision-Kontrollsystem der Robotiklösung erkennt die Produkte auf dem Förderband. Die Delta Roboter greifen einzelne oder mehrere Produkte, die in ungeordneter Reihenfolge zugeführt werden können, und platzieren sie entsprechend der Vorgaben in Schachteln, Trays oder andere Behältnisse. Für flexiblere Befüllung kann der neue Topload Kartonierer zudem unterschiedliche Produkte aus mehreren Vorprozessen gleichzeitig verpacken. Das werkzeuglose Formatwechselkonzept der TTM-Plattform kommt auch beim Sigpack TTMD zum Einsatz und ermöglicht einen vertikalen Neustart nach jedem Formatwechsel.
Das kamerabasierte Vision-System der Robotiklösung erkennt die Produkte auf dem Förderband. Die Delta Roboter greifen Produkte, die in ungeordneter Reihenfolge zugeführt werden können und platzieren sie in Schachteln oder andere Behältnisse. [Source: Syntegon]
„Dank der integrierten Delta Roboter sind jetzt noch mehr Produkt- und Packstilvarianten möglich", erklärt Michael Haas, Produktmanager für Zweitverpackung bei Syntegon. Jede Anlage kann mit einer oder mehreren Delta Roboter Zellen ausgerüstet werden. Ein kamerabasiertes Vision-System erkennt die Ausrichtung und Position der einzelnen Produkte auf dem Zuführband. Jeder Delta Roboter greift dabei zwischen 60 und 90 Produkte pro Minute auf – unter bestimmten Voraussetzungen können sogar bis zu 120 Produkte pro Minute verarbeitet werden.
Nach dem Single- oder Multi-Pick-Verfahren greifen die Roboterarme die Produkte vom Band und platzieren diese entweder liegend oder stehend in die Schachteln. Der Prozess ist nach dem Counterflow-Prinzip organisiert: Die Schachteln fahren dem Produkt entgegengerichtet. Das reduziert die Ausschussrate und stellt sicher, dass jede Schachtel korrekt befüllt wird. Die Delta Roboter können mit dem Zuführband und dem Schachteltransport mitlaufen, so dass die Produkte im kontinuierlichen Betrieb in die Schachteln geladen werden. Im Kern besteht der Sigpack TTMD aus einem TTM1- oder TTM2-Topload Kartonierer für das Formen und Verschließen der Schachteln. Der Sigpack TTMD hat eine maximale Leistung von 150 Schachteln pro Minute.
Mehr Flexibilität für die Präsentation: Produkte können liegend oder stehend in die Schachtel gefüllt werden. [Source: Syntegon]
Die durchgängige Schachtelkontrolle kommt ebenfalls zum Einsatz. „Im Sigpack TTMD wird jede Schachtel auf einen separaten Schachtelträger gesetzt und vom Formen, über die Beladung bis hin zur Verschließeinheit aktiv unter Kontrolle gehalten. Somit ist garantiert, dass die Schachteln sicher durch den Verpackungsprozess transportiert werden“, weiß Haas.
Der Sigpack TTMD ist gut zugänglich, leicht zu reinigen und verwendet das von Syntegon patentierte Prinzip des werkzeuglosen Formatwechsels. Dank voreingestellter Formatstangen sind die Einstellungen eindeutig und Fehlerquellen können minimiert werden. Ein Bediener ist damit in der Lage, Formatwechsel selbständig durchzuführen und die Maschine innerhalb kürzester Zeit, ohne Nachjustierung der Formatteile, neu zu starten.
