Abkanten ohne Schlüsseleffekt durch kontaktlose Erwärmung
Verformen von Hohlkammerplatten zu Verpackungskonstruktionen
06. January 2020
Informationen aus der Verpackungsbranche

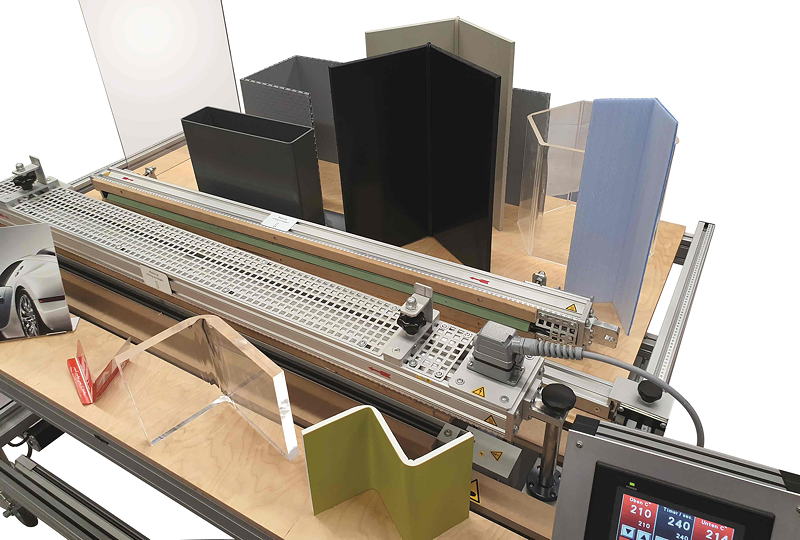

Der Maschinenhersteller Herz aus Neuwied bietet Lösungen zum spannungsfreien thermischen Abkanten von Kunststoffplatten. Alle Maschinentypen der modular aufgebauten Produktrange wurden - als Generation 2020 - modernisiert und aufgerüstet. Der Einsatz elektronischer Komponenten und Touch-Displays fördern Bedienungssicherheit sowie Komfort beim Handling.
Der größte Teil der Maschinenvarianten ist mit Heizelementen in Stabform ausgerüstet, einige wenige mit einem Heizdraht. Das untere Heizelement ist im Arbeitstisch eingelassen. Dieser ist als Aluprofilkonstruktion mit ergonomischer Arbeitshöhe und je nach Anforderung für eine Arbeitsbreite von einem bis zu drei Metern ausgelegt. Der obere Heizstab wird in einem darüber angeordneten Heizschlitten geführt. Die Heizungen stehen in unterschiedlichen Ausführungen zur Verfügung, so dass eine Anpassung an wechselnde Plattenstärken problemlos, quasi im Handumdrehen, möglich ist. Durch die vertiefte Anordnung der Wärmequellen erfolgt die Erhitzung kontaktlos, was die Stäbe praktisch verschleißfrei hält.
Der modulare Aufbau der Maschine lässt bis zu drei Heizzonen im Arbeitstisch zu, was mit den flankierenden Abkantvorrichtungen eine zügige Mehrfachkantung im Arbeitsprozess zulässt. Gerade bei Hohlkammerplatten realisiert ein von oberhalb geführtes Heizschwert eine scharfe Kantung. Das Heizschwert lässt sich jederzeit mit wenigen Handgriffen gegen die Oberheizung austauschen, um das Schwenk-Biegeschweißen bei PE- oder PP-Platten zu realisieren.
Mit der von Herz praktizierten Wärmeübertragung lässt sich der gefürchtete Schüsseleffekt bei Verarbeitung von Polycarbonat – auch öfter als Bananeneffekt bezeichnet – weitestgehend minimieren, da laut Hersteller die Flächen nach der Bearbeitung spannungsfrei und somit eben bleiben.
Die Heiz- und Abkantmaschinen können im Technikum des Herstellers in Neuwied begutachtet und getestet werden. Auch lässt sich über eingeschickte Platten und vor Ort realisierte Arbeitsgänge die Qualität des Verfahrens abrufen: www.herz-gmbh.com.
