Verpackungslösung für China

Flüssigkeitsdichte Schale mit Deckel

06. March 2017

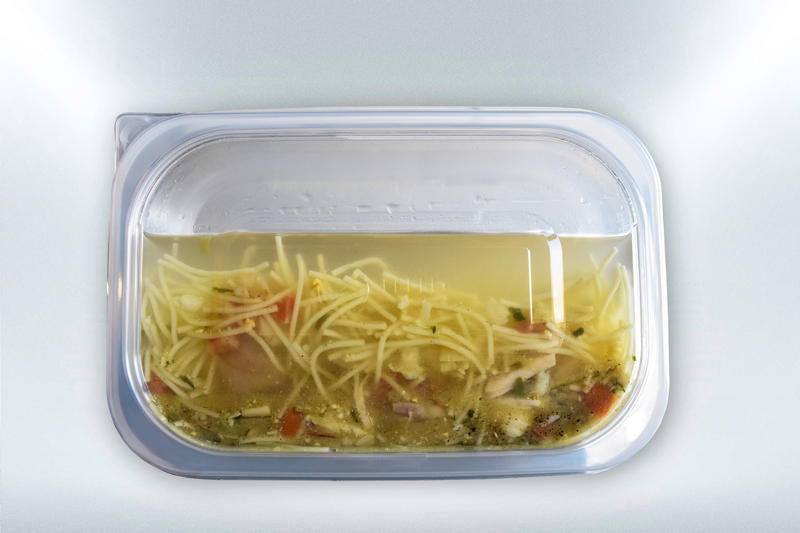

Thermogeformte flüssigkeitsdichte Schale mit Deckel: Die dicht verschließbare Schale hat das Heilbronner Unternehmen nach Kundenanforderungen aus dem asiatischen Markt entwickelt. Dort werden heiße Suppen und Essen in Restaurants und an mobilen Verkaufsständen abgefüllt und von Kunden mitgenommen.
Thermogeformte flüssigkeitsdichte Schale mit Deckel: Die dicht verschließbare Schale hat das Heilbronner Unternehmen nach Kundenanforderungen aus dem asiatischen Markt entwickelt. Dort werden heiße Suppen und Essen in Restaurants und an mobilen Verkaufsständen abgefüllt und von Kunden mitgenommen. [Source: Illig]

Auf der Chinaplas (16. bis 19. Mai 2017, Guangzhou) zeigt ILLIG erstmals die Fertigung einer thermogeformten flüssigkeitsdichten Schale mit Deckel. Diese entsteht aus transparentem PP auf einem Druckluftformautomaten des Typs IC-RDK 80 mit einem 12-fach-Schalen-Werkzeug.

Die dicht verschließbare „Take-Away-Schale“ wurde nach Kundenanforderungen aus dem asiatischen Markt entwickelt, denn dort werden heiße Suppen und Essen in Restaurants und an mobilen Verkaufsständen abgefüllt und von Kunden mitgenommen, sodass Bedarf nach einer modernen zuverlässig dichten Verpackungslösung bestand. Dabei hat ILLIG von der Auswahl des Materials bis zur Fertigung des Werkzeugs alle Stufen der Verpackungsentwicklung übernommen, inklusive Anwendungstests bezüglich Dichtigkeit und Stapelbarkeit.

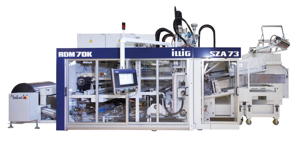

Thermoformsystem mit Rollenautomat IC-RDM 70K, kombiniert mit der servomotorisch angetriebenen Stapelung SZA 73c: Auf der Chinaplas entstehen darauf aus APET-Folie und mit einem 18-fach-Werkzeug Trinkbecher. Bilder: ILLIG

Thermoformsystem mit Rollenautomat IC-RDM 70K, kombiniert mit der servomotorisch angetriebenen Stapelung SZA 73c: Auf der Chinaplas entstehen darauf aus APET-Folie und mit einem 18-fach-Werkzeug Trinkbecher. Bilder: ILLIG [Source: Illig]

Ein weiteres Exponat wird eine voll automatisierte Produktionslinie zur Herstellung von Trinkbechern sein. Als Formmaschine wird ein technologisch überarbeiteter Rollenautomat IC-RDM 70K eingesetzt.

Mit einer Formfläche von 680 mm x 300 mm entstehen darauf aus APET und mit einem 18-fach-Werkzeug Trinkbecher. An die Messemaschine schließt die modular aufgebaute Stapelung SZA 73c an, die mit verschiedenen Austransportmöglichkeiten ausgestattet werden kann.

Weiter präsentiert ILLIG die Möglichkeiten des Inmold Labeling im Thermoformen (IML-T) mit sogenannten Bechermaschinen der Baureihe RDM-K. Diese Dekorationstechnik wird auch in Form-, Füll- und Schließanlagen (FSL-Anlagen) integriert. Hierzu entnimmt eine IML-Einheit die mit dem Motiv bedruckten Zuschnitte (Label) aus einem Magazin und legt sie in die Kavitäten des Werkzeugs in der Formstation des Thermoformers ein. Jede Kavität lässt sich dabei individuell mit Label bestücken, so dass ein Produktwechsel schnell und einfach möglich ist. Das Label verbindet sich beim anschließenden Formen der Folie konturgenau und dauerhaft mit der Formteilwand. ILLIG ist momentan weltweit der einzige Anbieter mit einem IML-System (Maschinen- und Werkzeugtechnik) im Thermoformen. Mittlerweile befinden sich, laut Hersteller, mehrere Anlagen im Markt.

ILLIG ist Anbieter von Anlagen und Werkzeugen zum Thermoformen von Kunststoffen und Lösungen für die Verpackungsindustrie. Vor 70 Jahren gegründet, umfasst das Leistungsspektrum mittlerweile Entwicklung, Konstruktion, Fertigung, Montage und Inbetriebnahme komplexer Fertigungslinien und Einzelkomponenten. Mit Niederlassungen und Vertretungen in über 80 Ländern ist ILLIG weltweit tätig.
